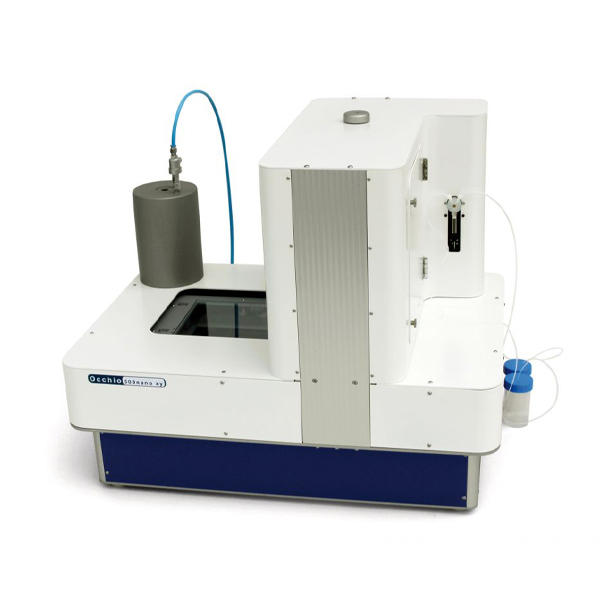

歐奇奧500NanoXY集成了真空分散裝置及高分辨聚焦裝置（1000萬像素相機+特殊LED光源）;藍光光源可以檢測極小的顆粒。500NanoXY是一臺粉體顆粒表征的自動粒度粒形分析儀，可以分析范圍在0.2μm‐3000μm之間的粉體顆粒粒徑；也可以分析范圍在0.8μm‐ 300μm的懸浮液和乳濁液。通過在流動池中的分析，用戶可以進行粒徑測量，粒形分析及計數(顆粒數/毫升)。為了得到準確的顆粒計數，儀器內置特殊的泵系統，實現較佳的流速控制。
粒度粒形分析儀特殊的表面分析模式
500NanoXY粒度粒形分析儀的獨特之處是具有樣品表面分析模式。該模式采用反射光進行表面或顆粒分析（粒度范圍: 1微米- 3000微米），是對濾膜等材料表面截留的顆粒的理想測量方法，可分析粒徑、形貌并計數。
粒度粒形分析儀的專有的干法分散系統

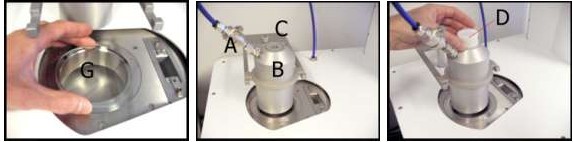

歐奇奧500NanoXY粒度粒形分析儀標準配置包括提供特有的樣品分散方式。在無任何樣品污染及破壞的情況下，真空分散可以在幾秒鐘內生成上萬個單獨的顆粒圖像。
?粒度粒形分析儀的技術規格：
型號 | 500Nano XY |
| ?粒度粒形分析儀的粒徑范圍 | 干法：0.2μm-3000mm（推薦范圍0.3μm-2000mm） 濕法：0.8μm-300mm |
| ?粒度粒形分析儀的主要特點 | 顆粒大小，顆粒形貌，顆粒色彩 完全符合ISO-13322規范 干法和濕法兩用, 顆粒計數功能 單色透射光分析 彩色反射光分析 |
| 分析時間 | 一般2到10分鐘（基于樣品性質） |
| ?粒度粒形分析儀的參數 | ISO9276-6：7：8規定參數 + 歐奇奧微觀粒形參數 粒徑：ISO面積直徑；ISO內徑、平均直徑；周長直徑；Crofton曲面直徑；半Crofton?? 曲面直徑；寬度；長度；橢圓長度；橢圓寬度；ISO最大長度；ISO測地長度。 粒形：歐奇奧鈍度；歐奇奧粗糙度；延伸度；長寬比；橢圓延伸度；橢圓度；橢圓比；偏心率；ISO平直度；ISO圓度；ISO實積度；ISO長度；ISO緊固度；凸度；ISO圓形度；平均亮度；亮度變化；衛星化指數；贅生物指數。 |
| 分散器 | 真空分散器 |
| 成像系統 | 1000萬像素；藍光；自動對焦；放大倍數可調 |
| 認證選項 | IQ.OQ,PQ |
? 干法分析 ? | 清潔玻璃板檢查 自動光學粒度校準 顏色和單色分析 受控光強?(透射和漫光) 自動對焦 |
| 濕法分析 | 流動液體的高精度控制 三通閥集成注射器(全電腦控制) 透射光強控制 自動對焦 |
| 電源 | 110-240 V 50/60Hz |
| 工作環境 | 溫度5.C-45.C，HR35-80% |
| 圖像格式 | Bitmap |
| 數據存儲 | 歐奇奧二進制文件格式：包括所有粒徑粒形分布，粒徑百分比，每個顆粒的概述及灰度文件 |
統計工具 (數和量分布) | 采集信息（用SOP預覽）；粒徑分布；粒徑百分比；粒形百分比；粒形分布；平均粒形分布；2D散點圖（完整的所選顆粒形態圖）；3D散點圖（包括動態圖）；樣品圖像百分比；樣品圖像（BMP輸出格式）；每個顆粒的ID卡（BMP輸出模式）；粒徑和粒形篩選過程；原始數據輸出（text格式）；表格分布輸出（text格式）；表格分布和百分比輸出（excel格式）；自動或自定義生成報告；完整圖像輸出（bmp格式）；單個顆粒圖像輸出（bmp格式）；數據和表格輸出（bmp格式） |
?粒度粒形分析儀提供的粒度及粒形參數：
?粒度粒形分析儀的權重因子包括：
數量Number
體積Volume
等效體積Equivalent Volume
投影面積Projection area
表面積Surface area
凸包面積? Area of the convex hull
粒徑參數包括：
周長Perimeter
柯西-克羅夫頓周長Cauchy-Crofton perimeter
凸包周長Perimeter of the convex hull
等效體積直徑Volume-equivalent diameter
等效面積直徑Area-equivalent diameter
等效表面積直徑Surface-equivalent diameter
等效周長直徑Perimeter-equivalent diameter
等效柯西-克羅夫頓周長直徑Cauchy-Crofton perimeter-equivalent diameter
內徑Inner diameter
勒讓德橢圓長軸 Legendre ellipse maximum
勒讓德橢圓短軸Legendre ellipse minimum
費雷特最大直徑Feret diameter maximum
費雷特最小直徑Feret diameter minimum
費雷特共軛直徑Feret conjugate
角平均費雷特直徑Angle-average Feret diameter
測地線 長度Geodesic length
厚度Thickness
最小外接圓直徑?? Minimum circumscribed circle diameter
腐蝕數
凸包腐蝕數Convex erosion number
分形維數Fractal dimension
平均直徑 Mean diameter
慣量 框?qū)挾菼nertia box width
慣量框高度Inertia box height
骨架長度Skeleton length
比表面積Specific Area
內閾面積Inner threshold area
粒形參數包括：
橢圓比Ellipse ratio
高寬比Aspect ratio
延伸率 Elongation
直線度Straightness
卷曲度Curl
不規則度Irregularity
緊實度 DYNAMICness
圓形度Roundness
伸展度 Extent
盒填充率 Box ratio
沃德爾球形度Wadell’s? sphericity
形狀因子Form factor
圓度Circularity
克羅夫頓圓度Crofton Circularity
堅固性 SolidityGlobal surface concavity index
整體弧面凹度指數
凹度Concavity
凸度Convexity
克羅夫頓凸度Crofton Convexity
平均凹度Average concavity
顆粒魯棒性Particle robustness
最大凹度指數Largest concavity index
凹度/魯棒性比Concavity/robustness ratio
歐奇奧鈍度Occhio bluntness
歐奇奧磨蝕度Occhio abrasivity
歐奇奧延伸度Occhio elongation
歐奇奧粗糙度? xx%Occhio roughness xx%
平均灰度Mean luminance
灰度相對標準偏差RSD luminance
用戶可自定義粒形參數
